電磁振動試驗臺組成結構及計算公式

振動試驗項目開展之前，需要拿到測試條件，清楚的明確你想要的結果，這個時候就要判定你所選擇的電磁振動試驗臺設備能否滿足要求，需要進行精確的計算。對于剛剛接觸振動試驗臺的新人又會覺得無從下手，本文從實際應用的角度簡單介紹如何判定。

一、了解電磁振動試驗臺的原理和結構

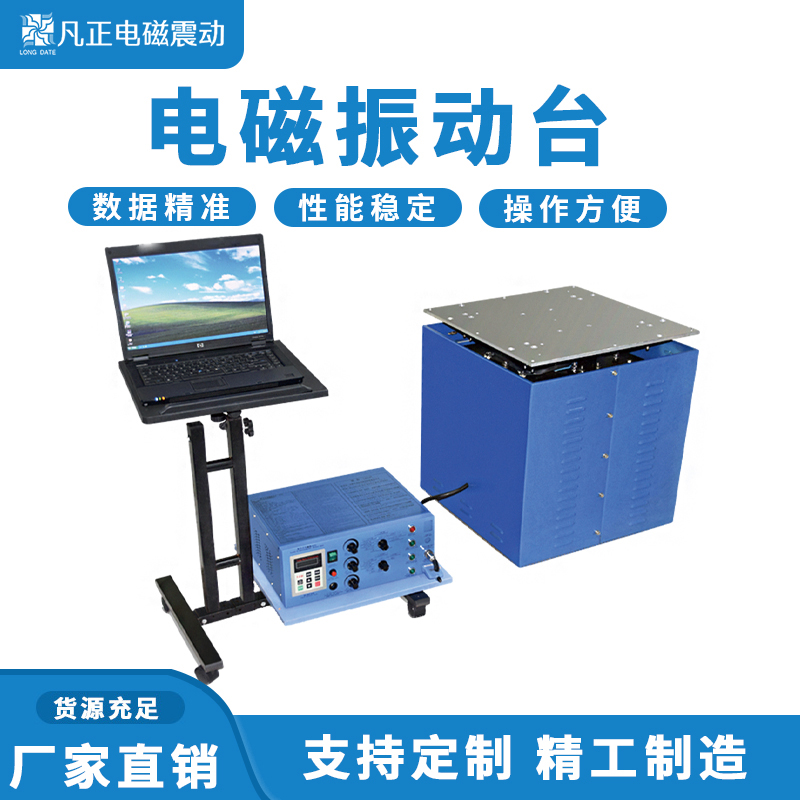

電磁振動試驗臺系統有幾大部分組成，臺體、控制儀、功率放大器(簡稱功放)、振動臺、制冷單元(有風冷、水冷、油冷多種形式)、傳感器。

驅動線圈中通入交流電，動圈將受到磁場交變力的作用，使活動系統產生運動，即電→磁→力。由于試樣尺寸及安裝方式的不同，一般都需要安裝垂直擴展臺面。又因?yàn)樵囼?yàn)要求水平方面的振動臺，一般也需要有水平滑臺。

垂直擴展臺面(方形，圓形)

水平滑臺的組成：導軌、花崗巖平臺、金屬臺面、連接頭、油壓系統等。通過油壓系統在花崗巖平臺和金屬臺面之前泵入潤滑油形成油膜，便于減小金屬臺面沿著導軌在水平向運動的摩擦力。金屬臺面通過連接頭與振動臺連接。

二、振動試驗需要考慮的條件

最重要最基本的一個公式：

f=ma

1、推力 單位是牛(N)

推力一般有振動臺標稱最大推力，平常所說的多少噸臺子，或者多少公斤的臺子。推力的單位是牛頓(N)，力的單位換算成質量單位就是噸或者千克，比如標稱80KN的振動臺通常稱作8噸的臺子。

2、質量 單位是千克

質量分為以下幾個可能的部分

1)試樣的質量m1

2)夾具的質量m2

3)連接頭的質量(一般是水平向試驗時需要計入)m3

4)擴展臺面的質量(水平滑臺或者垂直擴展臺面的質量)m4

5)動圈的質量(這是基本是一個恒定值)m5

所以m=m1+m2+m3+m4+m5+…

3、試驗要求的最大加速度單位：m/s^2或者g

換算關系：10*m/s^2=g

隨機振動中用加速度均方根值(Grms 單位：g)

Grms由ASD或者PSD通過復雜的計算得到。

PSD曲線圖例

功率譜密度(PSD單位：g^2/Hz)

加速度譜密度(ASD 單位：(m/s^2)^2/Hz)

兩者換算關系：

1 g^2/Hz=(9.8 m/s^2)^2/Hz=96.04 m^2/s^3

4、位移，單位mm

一般振動臺都會標稱比如：最大位移(p‐p)：76mm，只要不超過這個就可以了。

5、頻率范圍，一般的電動振動臺的頻率雖然標稱頻率范圍：2～2700Hz，但是實際一般工作頻率在5~2500Hz范圍，如果低于5Hz或者高于2500Hz就有可能做不了。

根據經驗：客戶給到的振動試驗條件，一般能夠給到的較多的是試樣質量(重量)，最大加速度值或者Grms值ASD或PSD。這樣我們就可以計算現有設備能否滿足相關條件，同時還要考慮瞬間超載的情況，通常這個系數為0.8。

因此f=ma就必須細化為:

f=(m1+m2+m3+m4+m5+…)a/0.8
